超高速ICCD摄像机工作原理及控制软件

发布人:中创联达; 发布时间: 2021-06-09

       武汉中创联达科技有限公司专业从事光电子影像产品(低照度相机、高速摄像机、超高速摄像机、高分辨率相机及其图像分析软件)的销售、研发,提供特殊环境下的拍摄、成像服务。

       从2003年开始,武汉中创联达科技有限公司先后与日本NAC、德国Paul Hoess、英国IVV、美国MIC以及日本SEIKA公司等特殊领域成像企业建立合作关系,成为其在国内的独家代理商。

今天和大家介绍超高速ICCD摄像机的工作原理,以及超高速摄像机控制分析软件。

ICCD通道系统内的基本工作原理:

超高速ICCD摄像机工作原理

       通过透镜将拍摄的目标对像光信号传送到增强器的光阴极上,像增强器在高压窄脉冲控制下输出具有较短曝光时间的图像,并由后续CCD接收和记录。系统曝光时间和摄影频率由像增强器驱动源以及精密同步系统控制。

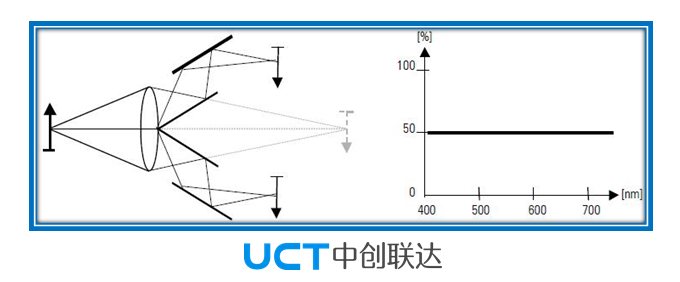

多通道图像分光耦合系统工作原理:

多通道图像分光耦合系统工作原理

       传统的图像分割技术往往使用立方或半透膜分束器将一个图像分割成两个相同的低强度二级图像。由于一般图像都不是单频的,所以传统技术都不可能预测强度比率。XXRapidFrame系列相机使用全反射镜观察所有子图像,使得所有的强度分布都能在一个镜像几何函数中反映出来。这个方法可以很容易地扩展到紫外光谱区域。在每个光学路径的通道上都装有一个滤波器,它能产生一些特殊的效果,比如对一个实验生成三种颜色的图像。对于各种通道设置的不同延迟时间,它还可以用来恢复成3-D空间信息。

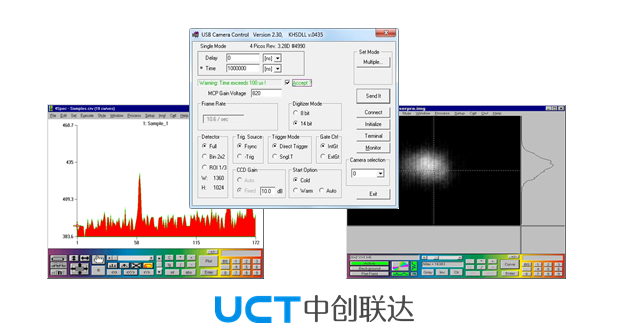

超高速ICCD摄像机的控制分析软件是4 Spec E

超速ICCD摄像机

       Stanford Computer Optics的ICCD摄像机是独立的解决方案,可以通过RS232,Camera Link或USB连接远程操作和调整。4 Spec E软件可以作为一体化解决方案,以满足超高速ICCD摄像机系统的所有操作要求。

下面给大家展示超高速ICCD摄像机在实际运用中的表现:

单通道多重曝光示例

单通道多重曝光示例

氙闪光管多次曝光,单次放电,120微秒内10次曝光

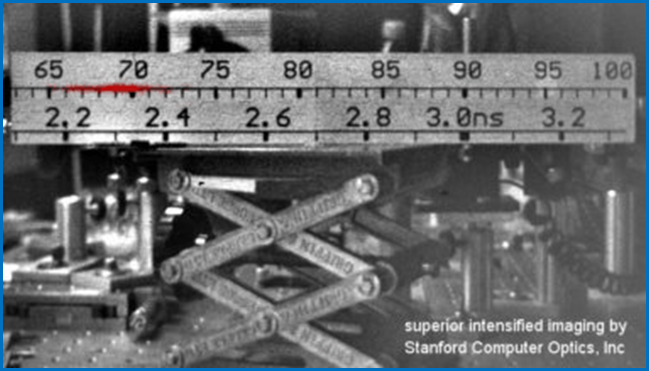

飞秒激光的测量应用

飞秒激光的测量应用

通过飞秒激光直接测量超高速相机的曝光时间

       武汉中创联达公司经过多年的市场经验及技术积累,公司为国内客户提供燃烧、PIV、纤维成像、焊接、等离子体放电、材料拉升变形、仿生学等领域提供详细、专业的解决方案。目前公司与国内超过300个高校、科研院所建立了合作关系。并在北京、西安、成都、太原设立办事处。联系电话:027-87363326。
