现代眼动仪的结构一般包括四个系统,即光学系统,瞳孔中心坐标提取系统,视景与瞳孔坐标迭加系统和图像与数据的记录分析系统。 眼动有三种基本方式:注视(fixation),眼跳(saccades)和追随运动(pursuit movement)。 眼动可以反映视觉信息的选择模式,对于揭示认知加工的心理机制具有重要意义,从研究报告看,利用眼动仪进行心理学研究常用的资料或参数主要包括:注视点轨迹图,眼动时间,眼跳方向(DIRECTION)的平均速度(AVERAGE VELOCITY)时间和距离(或称幅度AMPLITUDE),瞳孔(PUPIL)大小(面积或直径,单位象素pixel)和眨眼(Blink)。
日本Nac Image Technology公司推出的EMR-9是一款基于“移动便携”概念的紧凑轻巧型眼动仪。作为一款用于测量注视点的移动眼动跟踪装置,EMR-9可以测量更自然的日常行为而不会给受试者造成负担。可实时显示视野、轨迹和固定点,详细分析凝视、注视、眨眼、会聚角度、瞳孔反应等数据。
产品特点:
1、轻型便携,仅重75克(眼镜型)/130克(帽子型)
2、使用简易,自动调整,可快速、简便获得测量结果
3、多功能,提供单、双眼睛模式选择
4、快速采样,采样率从60赫兹到240赫兹,实现高速测量单眼或双眼
5、数据存储,内存储卡有约一小时的视频、语音和数据测量

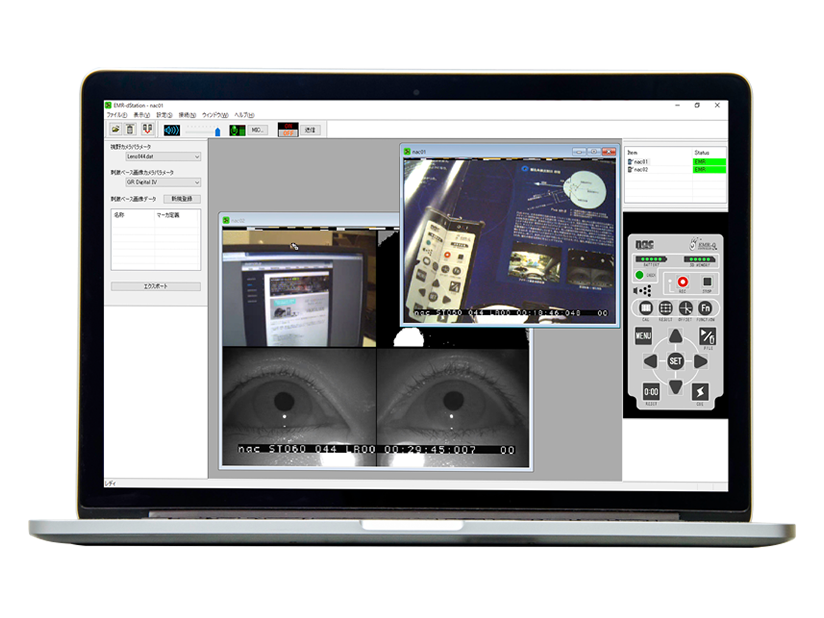

6、实时显示,实时显示视野、轨迹和固定点;
7、 EMR双眼检测模式,自动校准,不需要额外辅助校准设备。
8、左右眼模块均包含摄像头和虹膜反射点传感器各一个
9、头部制式:帽式眼动,可选择无线或有线两种工作模式
10、根据测量实验环境可选择三种不同的检测方法:一.瞳孔/角膜反射方法;二.瞳孔方法;三.角膜反射方法
11、眼球移动的测量精度为水平和垂直0.1度;瞳孔直径的测量精度精度为0.02mm
12、眼球的移动范围为水平+/-40度,垂直+/-20度;瞳孔直径范围为2.5-7.0mm
13、配备多种视场镜头,包含44度、62度、92度、121度镜头,可根据实验环境选择不同视角的镜头
14、视场摄像机的分辨率为640*480,采用1/3英寸的彩色图像传感器芯片
15、NTSC/PAL视频输出制式支持研究人员在测试中同时检校场景和眼动
16、可同时输出RS-232信号、NTSC信号、TTL信号
17、数据记录:可记录图像,声音(AAC单声道),二进制测量数据(转换至CSV格式)
18、配备阳光模式。阳光模式适用于在室外环境下,基于环境亮度自动优化瞳孔检测阈值
19、事件信号输出:瞳孔直径、眨眼次数、持续凝视点实时输出事件信号
20、支持输入多种信号,包含外部计数器复位信号:TTL(负电压DC0~+5.5V)/接触信号,提示信号:TTL(负电压DC0~+5.5V)/接触信号
21、支持输出多种信号,包含VBS(NTSC)信号,叠加数据(眼动,帧计数器等)的图像信号;音频输出包含单声道输出(耳机),单声道信号(扬声器,AV输出);RS-232信号,包含帧计数器,焦点坐标等;事件输出信号,TTL信号(负电压)等

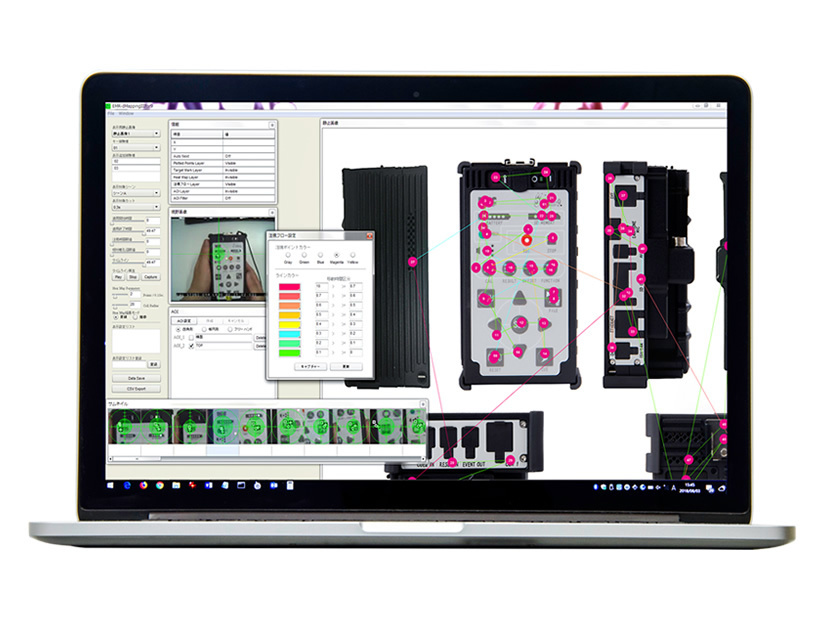

22、数据分析:配备专业的眼动追踪分析软件,详细分析凝视、注视、眨眼、会聚角度、瞳孔反应等数据
23、无线模式:可通过无线局域网从PC端控制眼动仪,也可以将视频、音频数据通过无线局域网从眼动仪传输至PC端

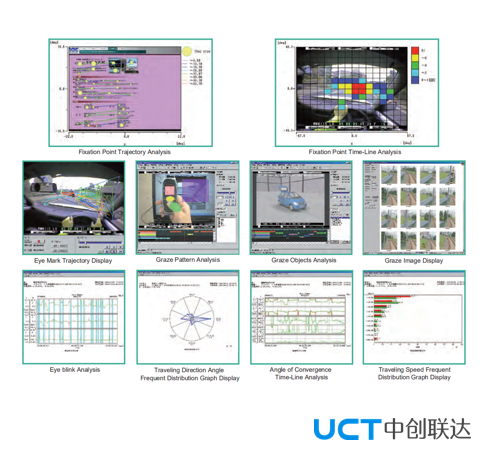

眼动仪EMR-9可分析的数据
眼标数据分析
眼标数据列表
眼标轨迹显示
眼标的时间线图表显示
注视点数据分析
注视点的眼标轨迹显示
注视点的时间线图表显示
指定区域的注视点次数/时间分析
指定区域的注视点时间/频率分析
移动速度频率的分布图表分析
移动方向角频率分布图表分析
移动速度频率分布图表分析
眨眼分析
时间线图表显示
双眼会聚角分析
时间线图表显示
瞳孔反应分析
关键统计图表显示
时间线图表显示
凝视分析
凝视目标/区域
凝视图样/图像
其它分析
头部旋转角 头部位置的时间线显示
