颠覆传统!灵活性max的便携式纹影仪,将无形变为有形!

发布人:中创联达; 发布时间: 2020-12-31

       传统的纹影成像技术已有两百多年的历史,主要由反射镜和透镜等光学器件、准直光以及相机组成。其精度较好,可对肉眼无法看到的气流、气体蒸汽和冲击波进行可视化。然而传统纹影仪在许多科学和工程的可视化研究中起着重要作用的同时,其缺点也非常明显——复杂的光学装置、被限制在光学器件尺寸范围的测试区域、难以移动、应对较大区域时昂贵的成本以及无比困难的安装对准操作。

       Spectabit公司近年来推出的便携式纹影仪完美的解决了这些问题!

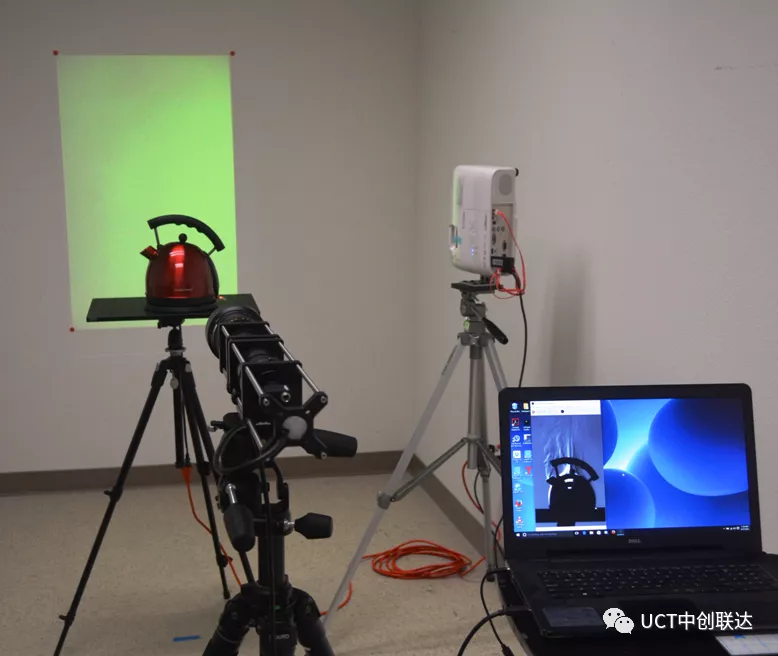

       主要部件:运行Schlieren View的电脑、sTubeTM光学系统、数字投影仪(或显示屏)

       便携式纹影系统基于Spectabit公司的数字聚焦纹影专利技术(美国专利 9,232,117 B2),采用数字投影仪将线条图案投射到目标物后面的屏幕上,冷热气流、蒸气和冲击波产生不同的密度梯度会使光线弯曲,从而扭曲了投射在背景屏幕上的线条图案。屏幕将光线反射回sTubeTM光学系统,该光线在到达相机传感器之前会穿过sTubeTM光学系统中的截止滤波器。光线的失真改变了通过截止滤波器进入图像传感器的光量。在生成的图像中,气流和冲击波呈现为蚀刻在灰色背景下的清晰聚焦的明暗物体。随附的SchlierenView软件中的先进的图像处理算法可用于消除背景噪声和增强对比度,使得背景强度均衡。


       与传统的纹影系统相比,这种创新的系统布局具有巨大的实用优势。对于拥有一定光学知识的专业人士而言,对传统纹影仪进行校准操作仍需耗费数个小时。而Spectabit便携式纹影仪只需花费普通人几分钟的时间即可完成校准!组件重量轻、可以随时移动、校准简单、测试区域范围可调,使其成为真正便携式和大区域纹影成像的最佳选择!


       从Spectabit便携式纹影仪推出至今,已得到世界各国研究员及工程师的认可。


如何选择纹影系统?
选择schlieren技术需要关注的主要问题通常是:
·想要观察的区域有多大?
·希望看到改变的速度有多快?
·纹影测量系统的灵敏度足够吗?
·可以在观察区域后面放置显示系统吗?
·预期中商家的纹影知识专业,经验丰富吗?


1.尺寸

      尺寸问题是在应用中决定实用纹影系统的最主要因素。由于所需的大面积、高精度透镜与反射镜的成本和安装的复杂性,建立直径大于30cm的经典纹影系统是很少见的。一般情况下,对于10厘米以下的小区域,传统式纹影系统通常算是较好的解决方案,而直径超过15厘米的传统纹影系统价格昂贵,安装麻烦。

     使用我们的专利数字聚焦纹影技术,现成的数字显示系统,可轻松容纳中等大小的纹影观察区域,直径可超过1米。

2.速度

       与经典的纹影系统相同,被测目标物的速度影响着纹影系统中相机和照明系统的类型。一般来说,对于每秒100帧左右的速度,常规的相机和光源就可以满足实验需求。而对于类似枪械和放电之类的高速现象,相机的曝光时间必须足够短,同时照明系统也必须足够强。

     我们在高速成像应用方面有着非常丰富的经验,可以将定制化设计适用于高速应用的便携式纹影系统。

3.光学系统

       在尺寸和速度确认之后,还必须考虑到纹影场的光学通路。传统纹影仪的光学通路一般会比较复杂,而Spectabit便携式纹影仪所需的光学背景则十分简单。背光系统主要有三种选项:自然背景、投影和平板背光。对于常规纹影的实验,一个平坦的墙面就可以满足背光需求。

4.操作与维护的难度

       传统的纹影仪在实际使用时是非常困难的,因为它需要十分准确的校准操作。同时,即使是经验丰富的光学技术人员,在进行维护和二次调整设置时,每次都需要耗费大量的时间。和操作一台傻瓜式相机类似,我们的Spectabit便携式纹影仪的校准和设置只需要进行相当简单的操作。

5.灵敏度

       纹影仪的灵敏度是非常重要的,但是却又难以以易于理解的方式进行量化,最直接的方式是根据具体的实验应用咨询厂家经验丰富的技术人员。一般来说,对冲击波(如:爆炸或超音速运动)进行可视化会比较简单,几乎任何纹影技术都可以实现。而对于温差比较小的热对流、泄露检测和气体成分变化等进行可视化研究,灵敏度的要求就会很高。我们Spectabit便携式纹影仪的灵敏度可以达到非常高的水平,甚至公认最具挑战性的声学现象也可进行可视化。
