帧率高达1000亿帧/秒，快门低至0.2纳秒！——超高速相机XXRapidFrame!

       XXRapidFrame是由德国Stanford Computer Optics公司推出的超高速ICCD相机。其超短的0.2ns曝光时间和10ps（基于4 Picos的技术）的内通道时间可以使得用户在高分辨率下以极快的速度拍摄连续的图像系列。该分幅相机由多达8个增强CCD通道组成。单通道单帧设置可以使连续的图像序列达到8帧，帧速率为每秒1000亿帧！而通过双帧模式，可以获得多达16帧的连续图像序列。

XXRapidFrame的应用领域：

●聚变反应诊断    ●等离子体研究    ●雷电放电动力学

●高速冲击研究    ●激光烧蚀           ●电子束固化

●燃烧研究           ●计量学研究        ●其它.......

XXRapidFrame的主要特点
●多达8个通道

    通道ICCD分幅相机XXRapidFrame可单独配置多达8个独立可控增强CCD通道。所有具有四个或更少通道的分幅相机都配备了功能齐全、独立可用的ICCD相机。需要注意的是在拥有六个或更多通道的多通道分幅相机中，所有增强CCD通道都不可单独移动。

●高达1000亿帧/秒的拍摄帧率

    该多通道分幅相机在单帧模式下，能够记录多达8幅图像，帧间间隔可低至10ps。这使得以每秒1000亿帧的帧率拍摄连续图像序列成为可能。

●高分辨率图像

    高分辨率图像增强器的光学分辨率为>60lp/mm，并结合1360 x 1024像素的CCD传感器提供高分辨率图像和卓越的增强成像质量。

●低至200皮秒的门控时间

    XXRapidFrame是基于4 Picos或4 Quik E ICCD相机技术，最短的门控时间分别为0.2ns或1.2ns。

●紫外增强系统

    Stanford Computer Optics开发设计了定制的紫外增强图像分配器，以提供良好的光学分辨率和成像质量与多通道ICCD相机，XXRapidFrame。定制的图像分配器在UV、VIS和IR上提供了光谱平响应，并将入射光在连接的通道上进行平分。

●USB2.0远程控制

    该多通道像增强型CCD分幅相机，通过USB 2.0连接可完全远程操作。

●超高的时间精度

    单个增强型CCD通道可以完全由先进的电子设备进行远程控制，这使得高度精确的定时控制曝光和延迟时间可低至10ps。

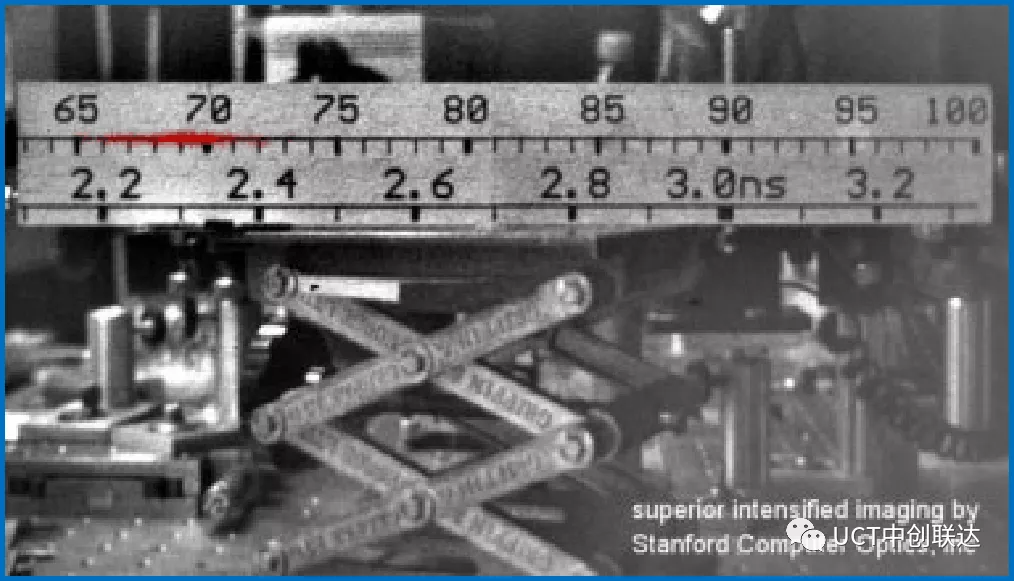

通过拍摄飞秒激光验证XXRapidFrame的曝光时间

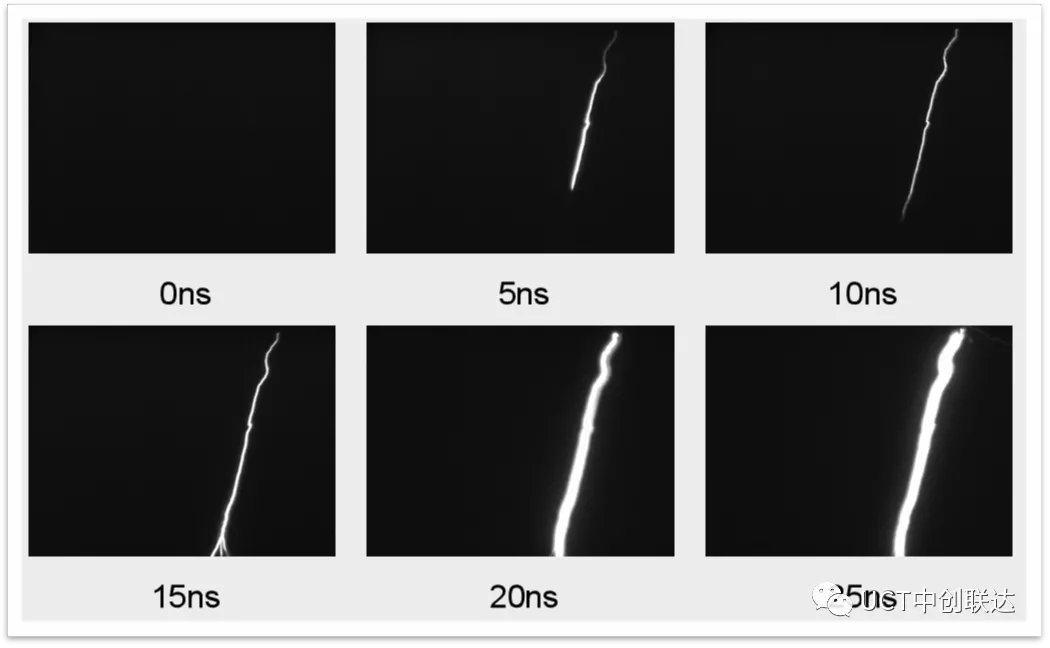

武汉高压研究院特高压试验基地雷电波击穿实验

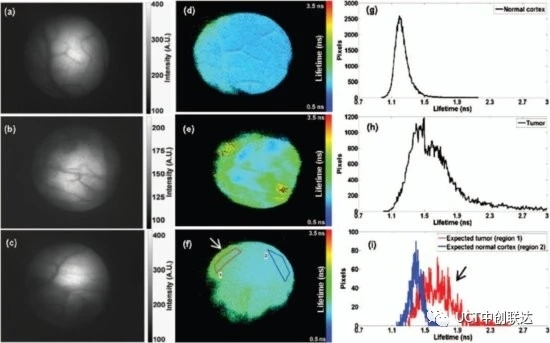

Fluorescence Lifetime Microscopy with ultra high speed ICCD cameras

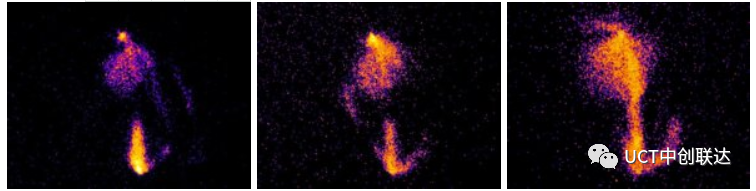

Consecutive image series of a high-voltage discharge development taken with a 3-channel XXRapidFrame high speed framing camera. The individual channels are based on the 4 Quik E ICCD camera providing shortest gating times of 1.2ns. The image series is taken with inter-channel delay of 15ns.
