超高速ICCD相机应用

发布人:中创联达; 发布时间: 2021-05-29

        武汉中创联达科技有限公司专业从事光电子影像产品(低照度相机、高速摄像机、超高速摄像机、高分辨率相机及其图像分析软件)的销售、研发,提供特殊环境下的拍摄、成像服务。

        从2003年开始,武汉中创联达科技有限公司先后与日本NAC、德国Paul Hoess、英国IVV、美国MIC以及日本SEIKA公司等特殊领域成像企业建立合作关系,成为其在国内的独家代理商。

        今天主要是想大家介绍超高速ICCD相机,目前在国内应用市场非常受欢迎,在各大实验研究,高新科创的大学和研究院,研究所都有运用。

    超高速相机ICCD超高速相机特点

  • 最短曝光时间0.2ns,纳秒时间分辨率和纳秒级触发精度.
  • 高空间分辨二维空间成像,整机像面空间分辨60lp/mm.
  • 多画幅之间时间间隔最小0.01ns,并可以以0.01ns为步长任意调节.
  • 图像数字化、全光千兆网通讯、触发和远程控制.
  • 电磁屏蔽设计,可用于强电磁干扰环境.
  • 具有数千倍增益,便捷的用户界面增益设置.
  • 支持多种图像存储格式,可根据用户需求提供特殊应用的图像处理算法包等功能.
  • 可实现纳秒以上高速过程的多幅拍摄、可提供扩展触发口,工作在光/电触发模式,适时引爆冲击或爆炸装置和引发照明光源双曝光和多曝光(每个模块).
  • 配合4SpecE软件具有相机控制、图像编辑、图像处理与分析,能够更好的识别爆轰过程通过光滤镜可以得到同一曝光下同一目标体不同光波长度的图片.

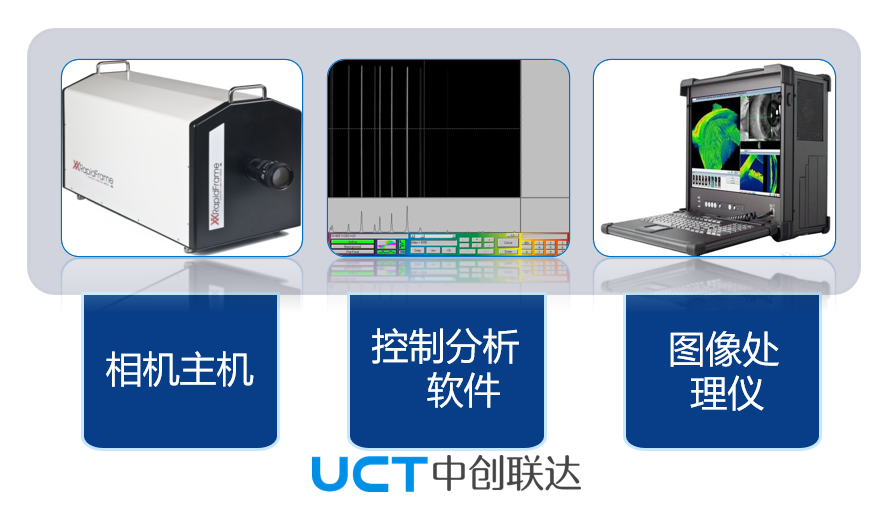

 超高速图像采集系统主要由相机主机、控制分析软件、图像处理仪组成。各部分示意图如下:

ICCD超高速相机系统组成

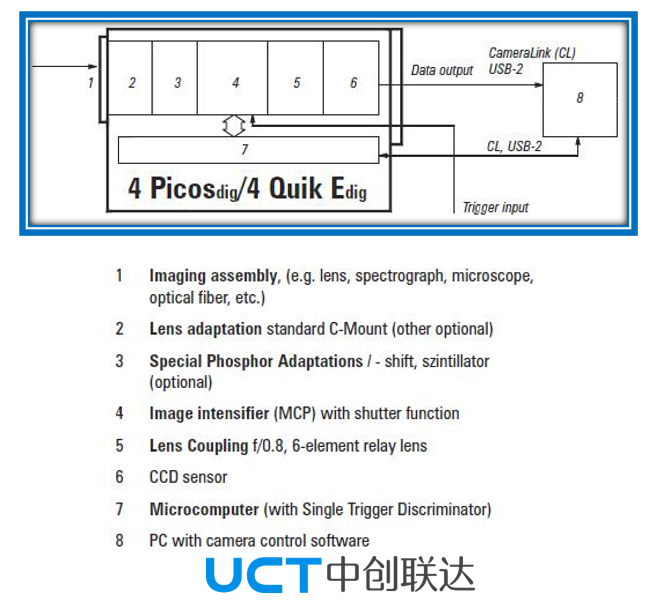

主机内部结构,图像采集系统主机内主要由分光系统和ICCD通道系统组成,示意图如下:

ICCD超高速相机内部结构

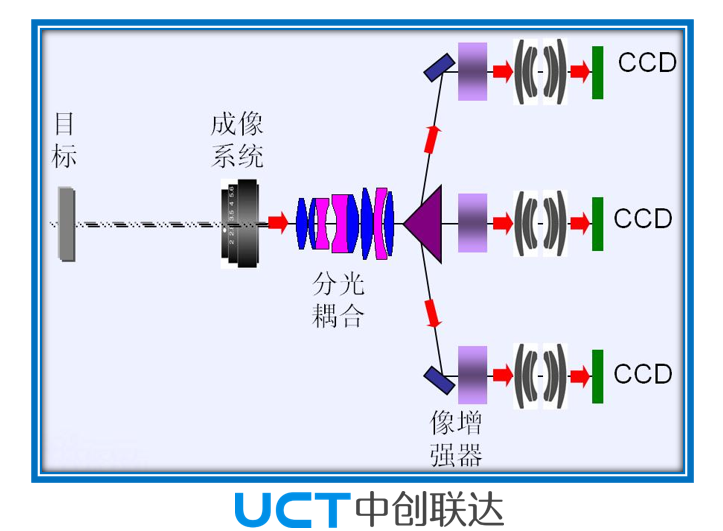

         超高速相机内部示意图

超高速相机内部示意图

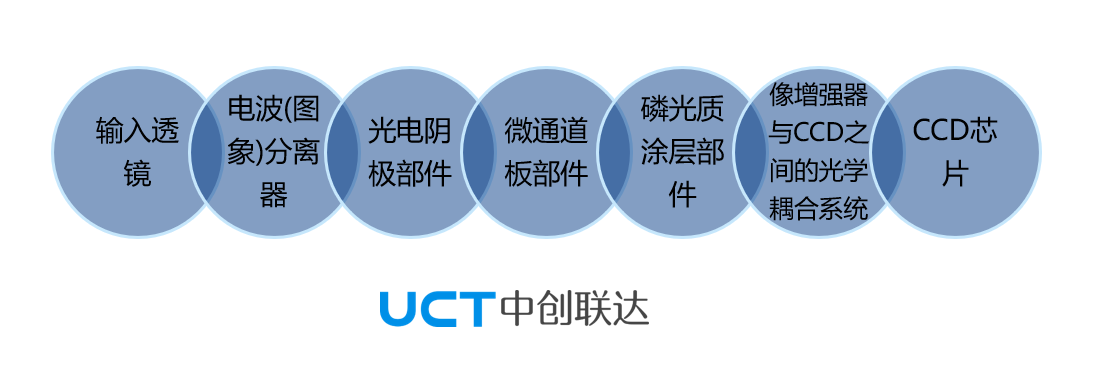

         光信号产生系统,在CCD上产生的增强的信号是由一个系列链产生的,通过以下一些部件:

光信号产生系统

        以上就是ICCD超高速相机的图像采集系统,以及主机内部结构。

        武汉中创联达公司经过多年的市场经验及技术积累,公司为国内客户提供燃烧、PIV、纤维成像、焊接、等离子体放电、材料拉升变形、仿生学等领域提供详细、专业的解决方案。目前公司与国内超过300个高校、科研院所建立了合作关系。并在北京、西安、成都、太原设立办事处。
目前我公司产品应用领域:
高速摄影 (弹道学、碰撞实验、高速粒子运动实验 PIV 、材料学、气囊膨胀实验、燃烧实验、电弧运动、离子束运动、流体力学、喷射实验、爆炸分析以及其他超高速运动领域)
高分辨率成像 (弹道学、粒子运动实验 PIV 、工业质量检测、喷射实验、电泳现象、火焰分析)
显微成像 (微生物光学成像、分子细胞成像)
低照度成像 (燃烧实验、弹道学、碰撞实验、爆炸分析、天文学领域、微光成像、工业检测监视)
光谱成像 (红外感应范围应用、光源波谱分析)
高速运动分析软件及PIV系统分析软件

想要了解更多高速摄像机、超高速摄像机、高分辨率相机及其图像分析软件的相关信息,可以致电联系电话:027-87363326。
