便携式纹影仪(美国品牌)一种低成本的、便携式的、灵活的且易于使用的技术用于通过纹影效应实现的大范围折射率可视化。 获取详细资料 |
传统的纹影仪结构简单,灵敏度高,但非常不方便移动,光学安装的过程又比较复杂,为了保证系统的准直,即使是专业人员也需要花费大量的时间,而与传统的纹影仪不同,我们的数字聚焦纹影系统是便携式和自动对准的,消除了以往使纹影成像过于昂贵和困难的苛刻的结构和设置要求。用户通过简单的控制就可以调节视场和工作距离,并且不需要具备非常专业的光学知识!

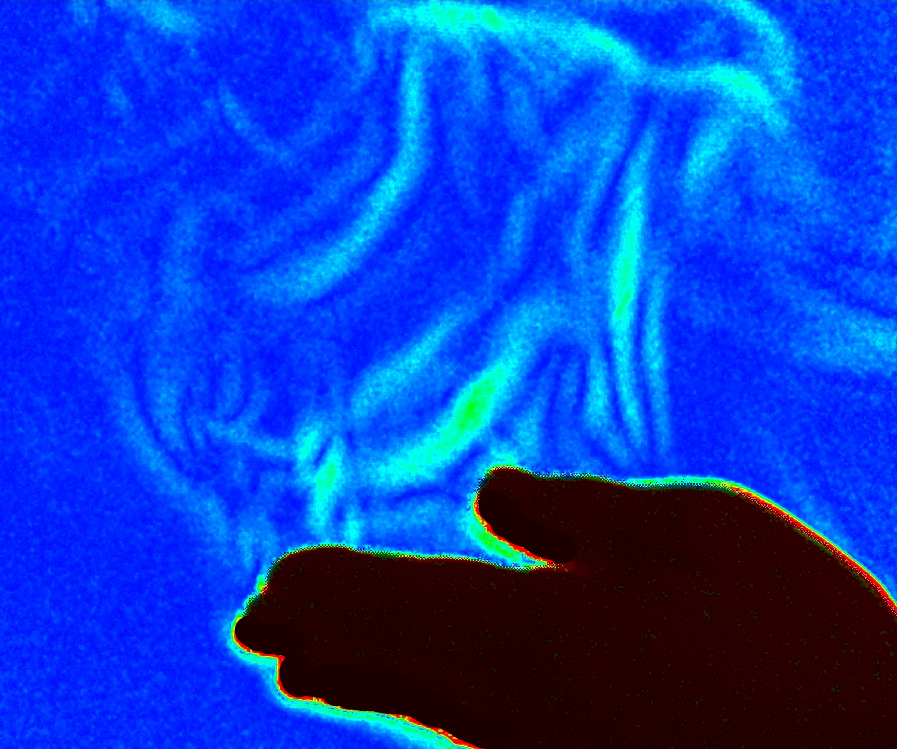

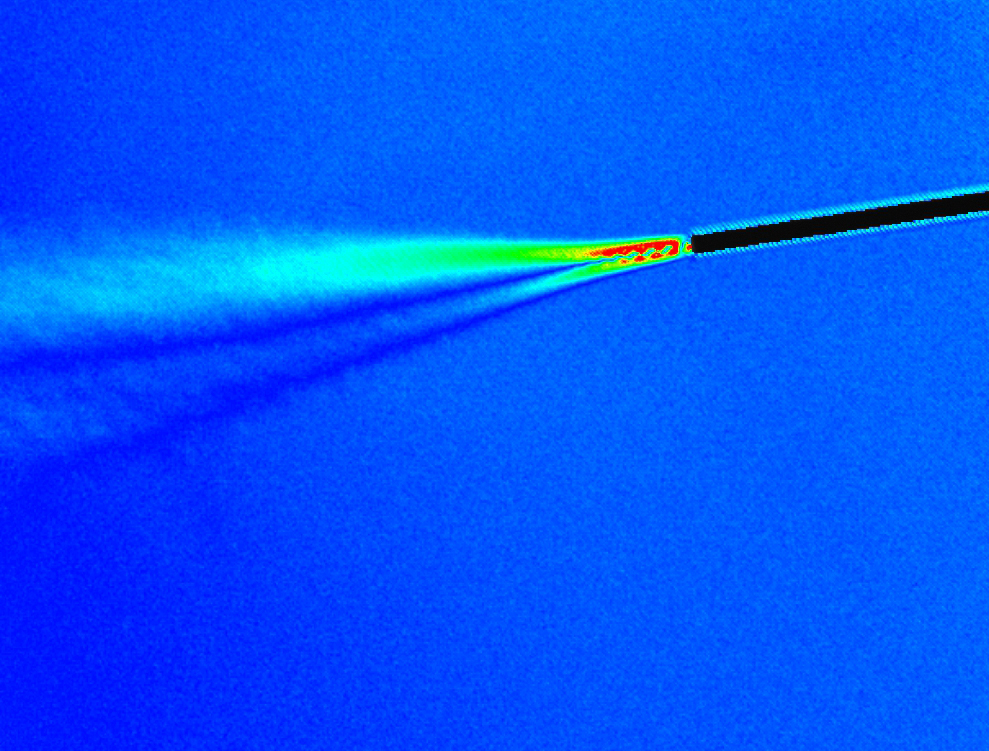

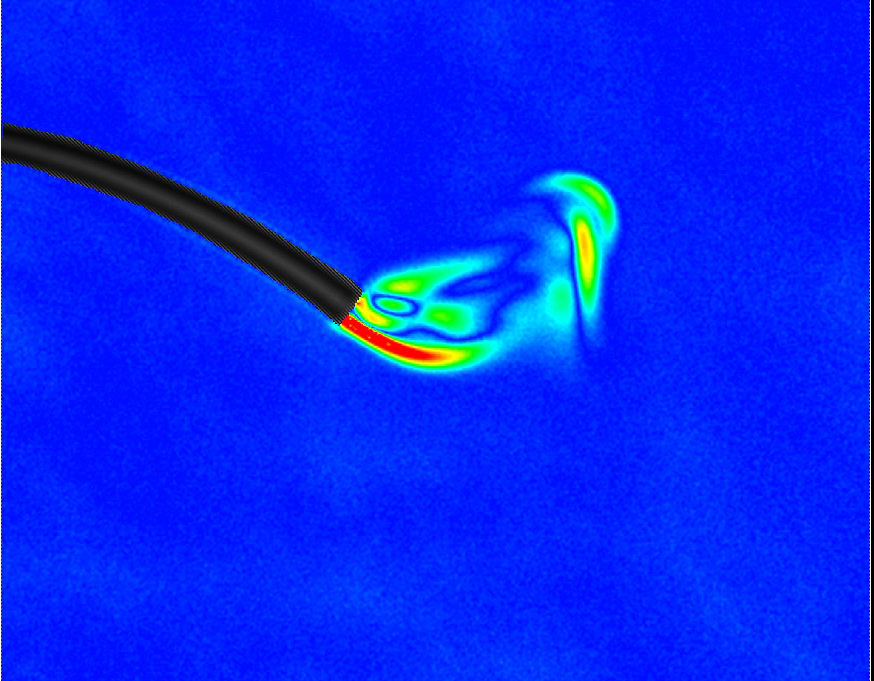

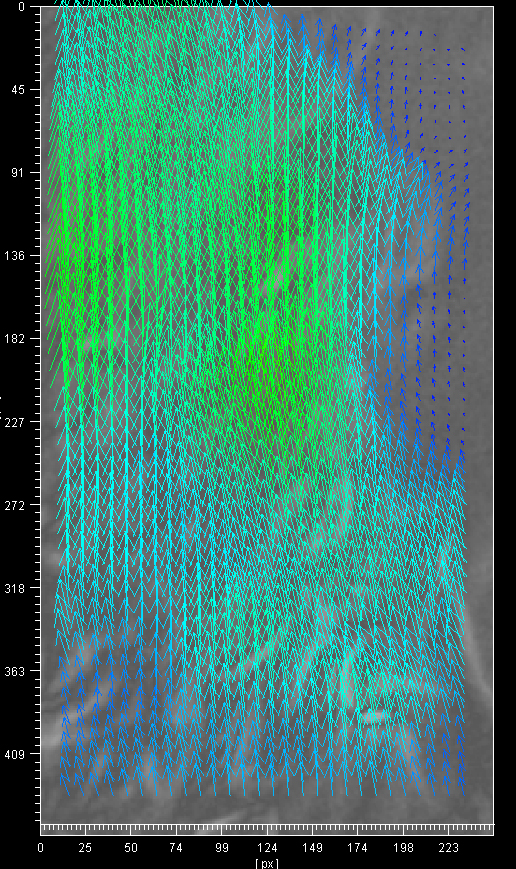

Spectabit的便携式投影纹影系统是基于我们的数字聚焦纹影专利技术(美国专利9232,117 B2)。它采用数字纹影仪将线条图案投影到物体后面的屏幕上。屏幕将光线反射到sTubeTM光学系统,此光学系统中,光线在到达相机传感器之前先通过截至滤波器。相机聚焦在纹影目标上(例如热气的流动),而不是屏幕或者截至滤波器上,截至滤波器阻挡大约一半的光线。包含先进的图像处理算法的SchlierenViewTM软件可以消除背景噪声和增强反差,从而得到均匀强度的背景。

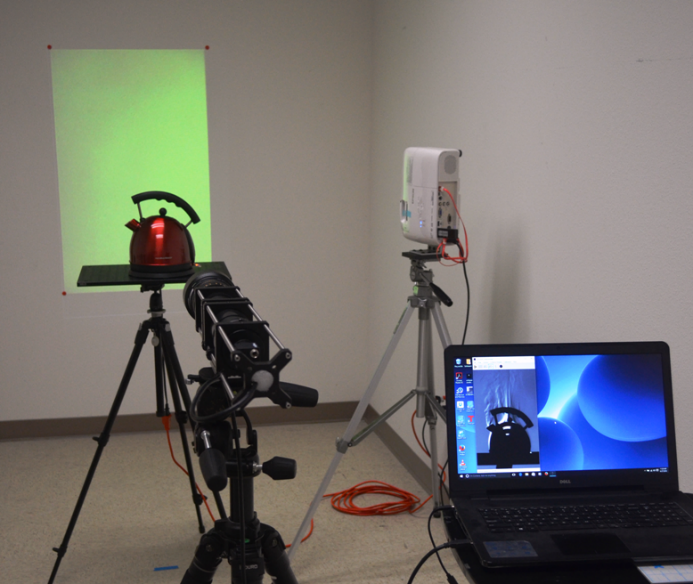

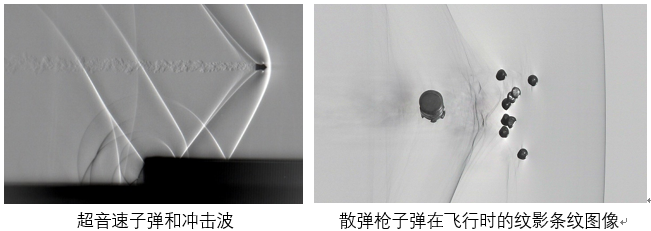

与大多数纹影系统相比,这种创新的系统布局具有巨大的实用优势。这些组件重量轻,可自对准,聚焦纹影网格使用现成的数字投影仪投影,使其成为现场真正便携式和大规模纹影成像的少数选择之一。两个光学组件,sTubeTM和数字投影仪可以安装在简单的三脚架上。唯一需要的其他设备是用于控制系统的笔记本电脑的支架。甚至投影屏幕也是可选的。在许多情况下,即使是5英尺高的纹影视野,平坦,相当明亮的墙壁也足够了。只有在高背景光或极长工作距离(通常超过15英尺)的情况下才需要屏幕。
技术规格:
参数 关键数据 备注
角视场 | 标准85mm镜头 | |
视场(FOV) | 60” 高x 34”宽 | 取决于工作距离 |
工作距离 | 15’ | = 3 x 垂直视场 |
屏幕距离 | 30’ | = 2 x 工作距离 |
屏幕尺寸 | 10’高x 5’-8”宽 | = 2 x 视场 |
图像传感器 | 具备24帧高清视频功能的数码单色相机(1920 x 1080 像素) | |
照度 | 商用液晶投影仪 | |
线条图案 | 用户变量方向(推荐45o) | |
仪器尺寸 | 22”长x 3”宽x 3”高 (sTube™) |
* 某些技术规范可更改或可定制。
