超高速相机 XXRapidFrame

德国斯坦福计算机光学公司推出的XXRapidFrame，超高速ICCD分幅相机，突破了超高速成像的限制。超高的时间精度、高达1000亿fps的帧率、低至200皮秒的门控时间以及1360×1024像素的高分辨率，带来卓越的增强型图像质量！

获取详细资料

XXRapidFrame是由德国Stanford Computer Optics公司推出的超高速ICCD相机。其超短的0.2ns曝光时间和10ps（基于4 Picos的技术）的内通道时间可以使得用户在高分辨率下以极快的速度拍摄连续的图像系列。该分幅相机由多达8个增强CCD通道组成。单通道单帧设置可以使连续的图像序列达到8帧，帧速率为每秒1000亿帧！而通过双帧模式，可以获得多达16帧的连续图像序列。

undefined

XXRapidFrame的应用领域：

●聚变反应诊断 ●等离子体研究 ●雷电放电动力学 ●高速冲击研究

●激光烧蚀 ●电子束固化 ●燃烧研究

XXRapidFrame的主要特点

●多达8个通道

通道ICCD分幅相机XXRapidFrame可单独配置多达8个独立可控增强CCD通道。所有具有四个或更少通道的分幅相机都配备了功能齐全、独立可用的ICCD相机。需要注意的是在拥有六个或更多通道的多通道分幅相机中，所有增强CCD通道都不可单独移动。

●高达1000亿帧/秒的拍摄帧率

该多通道分幅相机在单帧模式下，能够记录多达8幅图像，帧间间隔可低至10ps。这使得以每秒1000亿帧的帧率拍摄连续图像序列成为可能。

●高分辨率图像

高分辨率图像增强器的光学分辨率为>60lp/mm，并结合1360 x 1024像素的CCD传感器提供高分辨率图像和卓越的增强成像质量。

●低至200皮秒的门控时间

XXRapidFrame是基于4 Picos或4 Quik E ICCD相机技术，门控时间分别为0.2ns或1.2ns。

●紫外增强系统

Stanford Computer Optics开发设计了定制的紫外增强图像分配器，以提供良好的光学分辨率和成像质量与多通道ICCD相机，XXRapidFrame。定制的图像分配器在UV、VIS和IR上提供了光谱平响应，并将入射光在连接的通道上进行平分。

●USB2.0远程控制

该多通道像增强型CCD分幅相机，通过USB 2.0连接可完全远程操作。

●超高的时间精度

单个增强型CCD通道可以完全由先进的电子设备进行远程控制，这使得高度精确的定时控制曝光和延迟时间可低至10ps。

undefined

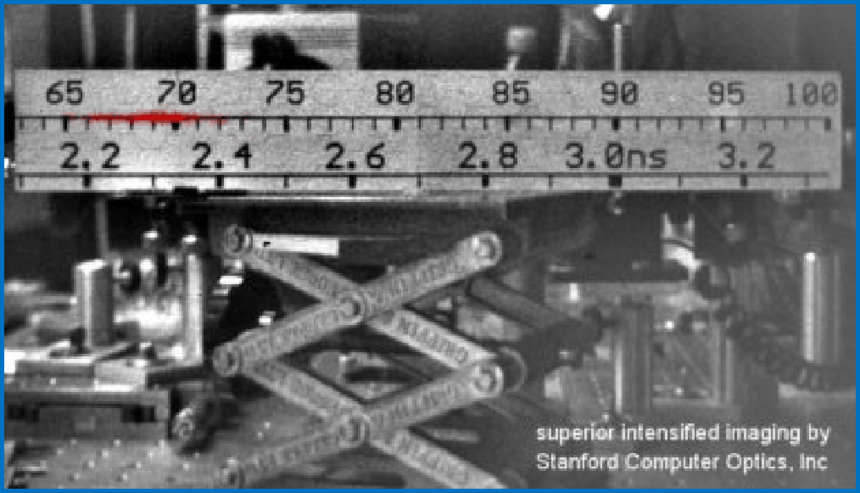

通过拍摄飞秒激光验证XXRapidFrame的曝光时间武汉高压研究院特高压试验基地雷电波击穿实验

undefined

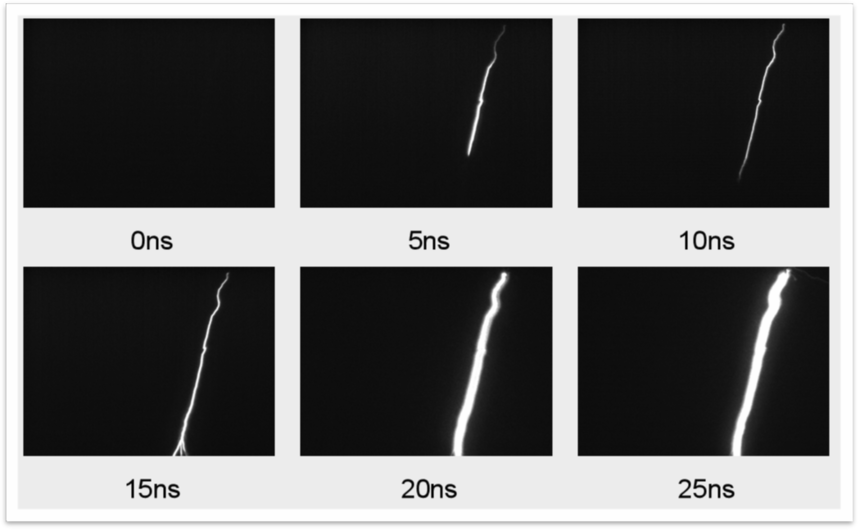

Consecutive image series of a high-voltage discharge development taken with a 3-channel XXRapidFrame high speed framing camera. The individual channels are based on the 4 Quik E ICCD camera providing shortest gating times of 1.2ns. The image series is taken with inter-channel delay of 15ns.

标准功能和特点

●多达8个增强型CCD通道

●高达1000亿帧/秒的拍摄帧率

●每个通道都是基于4个Picos或4个Quik E

●超快速快门速度可达0.2ns（4 Picos）或1.2ns（4 Quik E）

●高精度时序控制，步长为10ps （4 Picos）或100ps（4 Quik E）

●极低的抖动：10ps

●高分辨率图像增强器，其中光学系统分辨率> 60lp / mm

●极低抖动：<10ps (4 Picos) 或20ps (4 Quik E)

●从VIS到NIR的光谱灵敏度（UV可选）

●全光谱平面镜分光系统

●定制的光学设计确保图像无重影，阴影，失真或视差

●卓越的灵敏度可提供单光子检测

●高动态范围（12bit分辨率）

●高分辨率CCD传感器，具有1360 x 1024像素

●多个触发选项： TTL，高电压或通过光纤

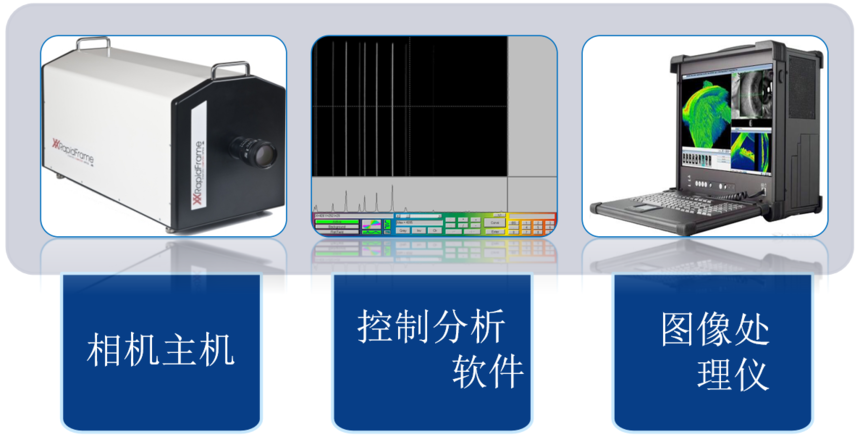

●专业配套软件控制相机，并可采集分析图像

●紧凑一体化的系统设计

Features

Parameter	XXRapidFrame based on 4 Picos technology	XXRapidFrame based on 4 Quik E technology
Shortest gating time	0.2ns	1.2ns
Shortest interframing time	0.01ns	0.1ns
Timing control step size(gating and delay time)	0.01ns	0.1ns
Jitter	< 0.01ns	< 0.02ns
Double frame interframing time(two frames one channel)	500ns	500ns
Individual ICCD camera parameter	see 4 Picos	see 4 Quik E
Trigger propagation delay(TTL signal)	internal gate pulse: 67-72ns
Trigger input	TTL, high voltage (100V) or optical fiber connector
Spectral sensitivity of the mirror based image splitter	standard: 350 - 700nm (limited by splitting optics) optional: 230 - 700nm (UV-enhanced splitting optic) Note: The system sensitivity depends additionally on the used photocathode.
Photocathode	standard: S20UV high QE or blue high QE,others optional/on request e.g. green high QE and S25red high QE
CCD sensor resolution	Standard Resolution SR: 782 x 582 pixel High Resolution HR: 1360 x 1024 pixel
Pixel size	Standard Resolution SR:8.3 x 8.3μm High Resolution HR:4.7 x 4.7μm
Dynamic range	standard: 12bit, optional: 14bit
Camera interface	USB 2.0
Dimensions (without handholds)	4, 6 or 8 channels: 625 x 325 x 375mm
Weight	4, 6, 8 channels: approx. 32kg, 35kg, 38kg
Power Supply	12V ±5%
